Решетка механизированная барабанная щеточная РМБЩ для очистки сточных вод

Механическая очистка сточных вод - это важнейший предварительный этап обработки коммунальных и промышленных стоков, без которого невозможна их дальнейшая качественная подготовка к сбросу или повторному использованию. Одним из эффективных и современных устройств для решения этой задачи является решетка механизированная барабанная щеточная (РМБЩ). Данное оборудование сочетает в себе сразу несколько ключевых функций: задержание, промывку и выгрузку отбросов, что позволяет значительно экономить место на очистных сооружениях.

Область применения и основные преимущества РМБЩ

Установка РМБЩ производится на тех территориях, где осуществляется механическая стадия очистки сточных вод. Оборудование успешно справляется с задержанием как средних, так и мелких отбросов, которые впоследствии выгружаются в мусоросборник или на мобильное устройство для удаления с места дислокации. Барабанные решетки монтируются непосредственно на трубу, обеспечивающую подачу сточной жидкости.

Устройство и принцип работы решетки РМБЩ

Чтобы понять, как достигается высокая эффективность очистки, рассмотрим конструкцию и принцип действия барабанной щеточной решетки.

Конструктивные элементы

Основными частями РМБЩ являются:

  1. Герметичный корпус, устанавливаемый на ножки требуемой длины.
  2. Вращающийся барабан (сетчатый фильтр) с ячейками заданного размера.
  3. Подводящие и отводящие патрубки.
  4. Мотор-редуктор, приводящий барабан во вращение.
  5. Латунный нож для съема задержанных отбросов.
  6. Система промывки (основная и дополнительная).
Оборудование для очистки сточных вод

Этапы рабочего цикла

Процесс работы РМБЩ выглядит следующим образом:
1

Поступление стоков

Сточные воды через подводящий патрубок поступают в специальную камеру гашения напора, где снижается скорость потока.

2

Фильтрация

Когда уровень воды в камере достигает заданной отметки, жидкость начинает проходить сквозь ячейки вращающегося барабана. Все взвешенные частицы, размер которых превышает диаметр отверстий (от 0,25 до 3 мм), задерживаются на фильтровальном полотне. Очищенная вода стекает в сливную ванну и отводится через нижний патрубок.

3

Удаление отбросов

Задержанные на поверхности барабана отходы снимаются латунным ножом, который прилегает к барабану под острым углом. Снятые отбросы сбрасываются на транспортер или непосредственно в мусороприемник.

4

Промывка фильтровального элемента

В процессе работы фильтровальное полотно постоянно промывается очищенными сточными водами. Для удаления трудносмываемых загрязнений конструкцией предусмотрена дополнительная промывка горячей или холодной водой через специальные форсунки. Вода подается через промывочный штуцер внутрь барабана под давлением 0,2–0,4 мПа (мегапаскаля).

5

Аварийный перелив

В случае сильного засорения полотна уровень воды в камере гашения напора повышается, и избыток стоков отводится через переливной патрубок, расположенный в верхней части камеры, предотвращая переполнение системы.

Технические характеристики

Диаметр отверстий процеживающей сетки

от 0,25 до 3 мм

Диаметр барабана

до 300 мм (типовое значение, возможно изготовление других типоразмеров)

Материал изготовления

Нержавеющая сталь AISI304, AISI304L, AISI316, AISI316L

Давление промывочной воды

0,2 – 0,4 мПа

Тип управления

Автоматическое (по сигналу датчика уровня во входном канале или по таймеру)

Ключевые преимущества использования РМБЩ

Тонкая механическая очистка

Благодаря применению щелевого полотна из треугольного профиля, решетка удерживает даже такие трудноулавливаемые загрязнения, как птичье перо, пух, шерсть животных и другие волокнистые включения.

Высокая надежность и простота эксплуатации

Конструкция барабанного сита несложная, что облегчает его обслуживание.

Компактность и модульность

Это делает РМБЩ идеальным решением для локальных очистных сооружений промышленных сточных вод, особенно в условиях стесненных помещений. При использовании барабанного сита отпадает необходимость в устройстве громоздких каналов с традиционными механическими решетками.

Полная коррозионная стойкость

Установка и все ее элементы изготавливаются из нержавеющей стали марок AISI304, AISI304L, AISI316, AISI316L.

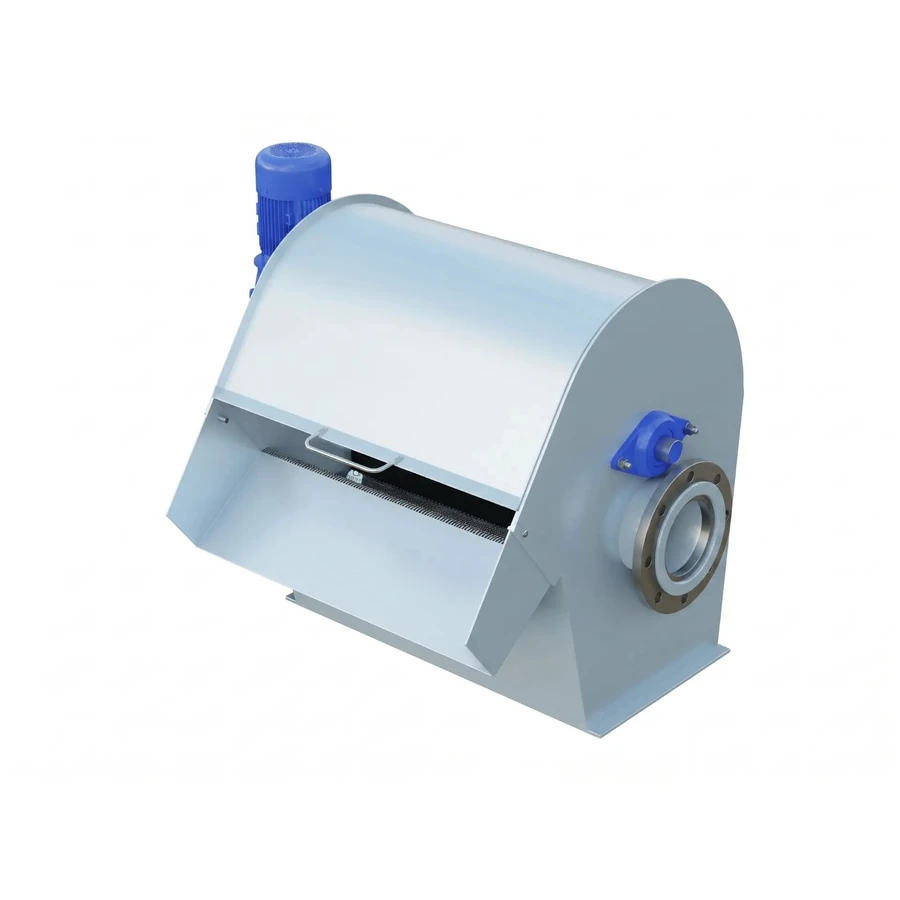

Решетка механизированная барабанная щеточная для очистки сточных вод

Нужна помощь в подборе или расчете?

Подбор оптимальной модели РМБЩ зависит от многих факторов: состава стоков, требуемой производительности, свободного пространства на объекте.
Инженеры компании «Новая Эра Воды» готовы бесплатно проконсультировать вас по всем техническим вопросам и помочь рассчитать все необходимые параметры!
